Miért foglalkozunk az áramvédő kapcsolóval 2026-ban?
Az áramvédő kapcsoló – közismertebb nevén FI relé – az otthoni elektromos biztonság egyik legfontosabb eleme, mégis meglepően kevesen tudják pontosan, hogyan működik, milyen típusai léteznek, és miért kötelező a beszerelése. 2026-ban, amikor egyre több háztartás használ hőszivattyút, napelemes invertert, elektromos autó töltőt és egyéb modern fogyasztót, az érintésvédelem kérdése minden korábbinál aktuálisabb.
Cikkünkben közérthetően mutatjuk be, mit kell tudni az áramvédő kapcsolóról, hogyan véd az áramütés ellen, és mire figyeljünk, ha a villamos hálózat felújítását tervezzük. Fontos hangsúlyoznunk: az áramvédő kapcsoló beszerelését és cseréjét minden esetben szakképzett villanyszerelőre kell bízni.
Mi az az áramvédő kapcsoló és hogyan működik?

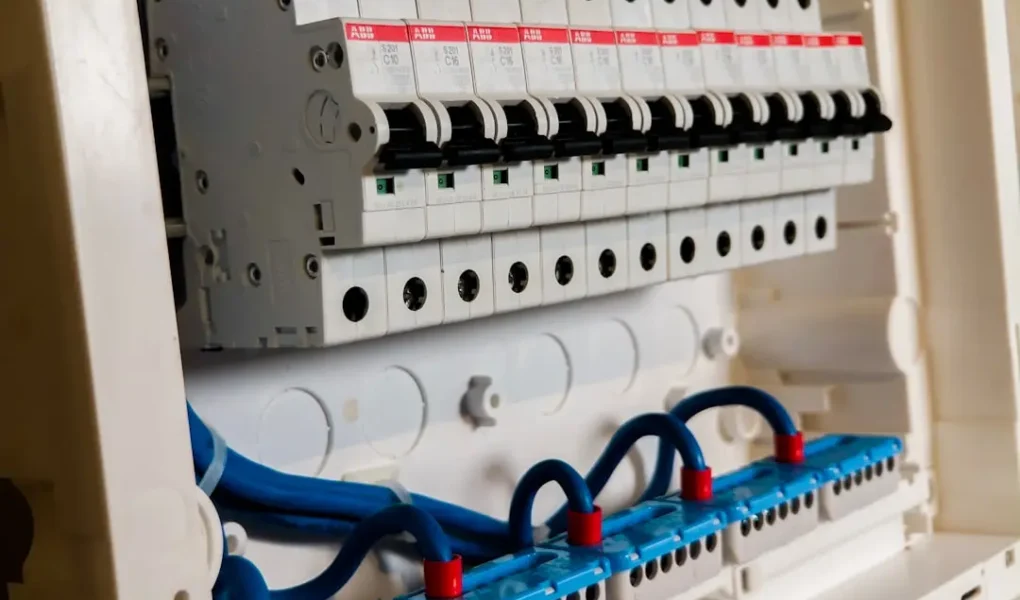

Az áramvédő kapcsoló – más néven érintésvédelmi kapcsoló – egy olyan védelmi eszköz, amely az elosztó táblában foglal helyet, és folyamatosan figyeli a rajta átfolyó áramot. Normál üzemben a fázisvezetéken beáramló és a nullavezetéken visszaáramló elektromos áram egyenlő. Ha valahol szivárgó áram keletkezik – például egy meghibásodott készülék fémházán keresztül –, a FI relé milliszekundumok alatt megszakítja az áramkört.
Ez a hibaáram-érzékelés az, ami megkülönbözteti az áramvédő kapcsolót a kismegszakítótól. Míg a kismegszakító a túláram és a rövidzárlat ellen véd, addig az áramvédő kapcsoló kifejezetten az áramütés elleni védelmet és bizonyos esetekben a tűzvédelmet szolgálja.
Áramvédő kapcsoló és kismegszakító – mi a különbség?
| Szempont | Áramvédő kapcsoló (FI relé) | Kismegszakító |
|---|---|---|
| Fő funkció | Hibaáram (szivárgó áram) érzékelése | Túláram és rövidzárlat elleni védelem |
| Védelmi cél | Személyvédelem, tűzvédelem | Vezeték- és készülékvédelem |
| Kioldási érték | 30 mA (személyvédelem) / 300 mA (tűzvédelem) | 6 A – 32 A (jellemzően) |
| Reagálási idő | < 40 ms (30 mA-nél) | Terhelésfüggő |
| Helye a rendszerben | Elosztó tábla, áramkörök előtt | Elosztó tábla, áramkörönként |
A két eszköz nem helyettesíti, hanem kiegészíti egymást – a korszerű elektromos hálózatban mindkettőnek helye van. Léteznek úgynevezett kombinált készülékek is (RCBO), amelyek egyetlen modulban egyesítik a két funkciót.
Az áramvédő kapcsoló típusai – AC, A és B típus
Nem minden FI relé egyforma. A különböző típusok eltérő hibaáram-formákat képesek érzékelni, és 2026-ban a modern háztartási fogyasztók miatt a helyes típusválasztás fontosabb, mint valaha.
AC típusú áramvédő
Az AC típusú áramvédő kizárólag a szinuszos váltakozó hibaáramot érzékeli. Régebbi, egyszerűbb háztartásokban még előfordul, de ma már egyre kevésbé elegendő önmagában, mivel a modern elektronikus készülékek más jellegű hibaáramot is termelhetnek.
A típusú FI relé
Az A típusú FI relé a váltakozó áramú hibaáram mellett a pulzáló egyenáramú szivárgó áramot is érzékeli. A jelenlegi szabványok és ajánlások szerint 2026-ban ez a minimálisan javasolt típus a legtöbb háztartási áramkörhöz, különösen mosógépek, mosogatógépek, indukciós főzőlapok és klímaberendezések védelmére.
Ha éppen a klímaberendezés telepítésén gondolkodunk, érdemes tudni, hogy az inverterrel működő hűtő-fűtő klímák jellemzően A típusú áramvédőt igényelnek.
B típusú áramvédő
A B típusú áramvédő a sima egyenáramú hibaáramot is képes érzékelni. Elsősorban háromfázisú frekvenciaváltók, elektromos autó töltők (wallbox) és bizonyos napelemes rendszerek esetében szükséges.
A 30 mA-es személyvédelem jelentősége
Az emberi szervezet számára már 30 milliamper (mA) feletti hibaáram életveszélyes lehet, mert szívkamra-fibrillációt okozhat. Éppen ezért a személyvédelmi célú áramvédő kapcsolók 30 mA-es kioldási értékkel működnek – ez az az érzékenységi küszöb, amely mellett az eszköz még időben megszakítja az áramkört, mielőtt az áramütés maradandó károsodást okozna.
A 300 mA-es áramvédők ezzel szemben elsősorban tűzvédelmi célt szolgálnak: a nagyobb szivárgó áramok által okozott hőfejlődést és potenciális tűzveszélyt hivatottak megelőzni.
Mikor szükséges az elektromos hálózat felújítása?
Ha otthonunkban még nem található áramvédő kapcsoló, vagy a meglévő rendszer elavult, az elektromos hálózat felújítása nem csupán ajánlott, hanem biztonsági szempontból elengedhetetlen. Az alábbi jelekre érdemes figyelni:
- Az elosztó táblában nincs FI relé, vagy csak egyetlen darab védi az összes áramkört.
- A meglévő áramvédő kapcsoló AC típusú, miközben modern fogyasztókat (klíma, hőszivattyú, indukciós lap) használunk.
- Rendszeresen kiold az áramvédő – ez szivárgó áramra vagy hibás készülékre utalhat.
- A villamos hálózat 20 évnél régebbi, és azóta nem volt átfogó felülvizsgálat.
Egy komolyabb felújítás előtt érdemes megismerni a tervezési dokumentáció típusait, hogy tudjuk, mikor van szükség engedélyezési vagy kiviteli tervre.
Gyakran ismételt kérdések (GYIK)
Mi a különbség az áramvédő kapcsoló és a kismegszakító között?
A kismegszakító a túláram és rövidzárlat ellen védi a vezetékeket, míg az áramvédő kapcsoló a hibaáramot (szivárgó áramot) érzékeli, és az áramütés elleni védelmet biztosítja. A két eszköz kiegészíti egymást – a biztonságos villamos hálózatban mindkettő szükséges.
Milyen típusú FI relét válasszak otthonra 2026-ban?
A legtöbb háztartási áramkörhöz 2026-ban az A típusú FI relé a javasolt minimum, mivel a modern elektronikus készülékek pulzáló egyenáramú hibaáramot is generálhatnak. Elektromos autó töltő vagy speciális ipari berendezés esetén B típusú áramvédő lehet szükséges. A pontos típust mindig szakképzett villanyszerelő határozza meg.
Miért old ki gyakran az áramvédő kapcsoló?
A gyakori kioldás oka lehet hibás háztartási készülék, nedvesség az elektromos rendszerben, elöregedett szigetelés vagy maga az áramvédő meghibásodása. Soha ne ikassuk ki és ne hidaljuk át az áramvédő kapcsolót – inkább hívjunk villanyszerelőt a hiba felderítésére.
Kötelező az áramvédő kapcsoló beszerelése?
A hatályos magyar szabvány (MSZ HD 60364 sorozat) előírja az érintésvédelem biztosítását, amelynek egyik leggyakoribb megoldása a 30 mA-es áramvédő kapcsoló alkalmazása. Új építésnél és jelentős felújításnál a beszerelése gyakorlatilag kötelező.
Összegzés
Az áramvédő kapcsoló az otthoni elektromos biztonság alapköve: megvéd az áramütéstől, csökkenti a tűzveszélyt, és 2026-ban – a modern fogyasztók terjedésével – a megfelelő típus (A típusú FI relé vagy szükség esetén B típusú áramvédő) kiválasztása kulcsfontosságú. Legyen szó érintésvédelemről, személyvédelemről vagy a villamos hálózat felújításáról, mindig bízzuk a munkát szakképzett villanyszerelőre.
Ha szeretnénk többet megtudni otthonunk energetikai és műszaki korszerűsítéséről, érdemes körülnézni a tetőtér-szigetelési megoldások között is – a komplex felújítás hosszú távon mindig kifizetődőbb. Böngésszünk tovább az Elektrotech villanyszerelési és felújítási cikkei között, hogy minden fontos információ a rendelkezésünkre álljon, mielőtt belevágunk a munkálatokba!
